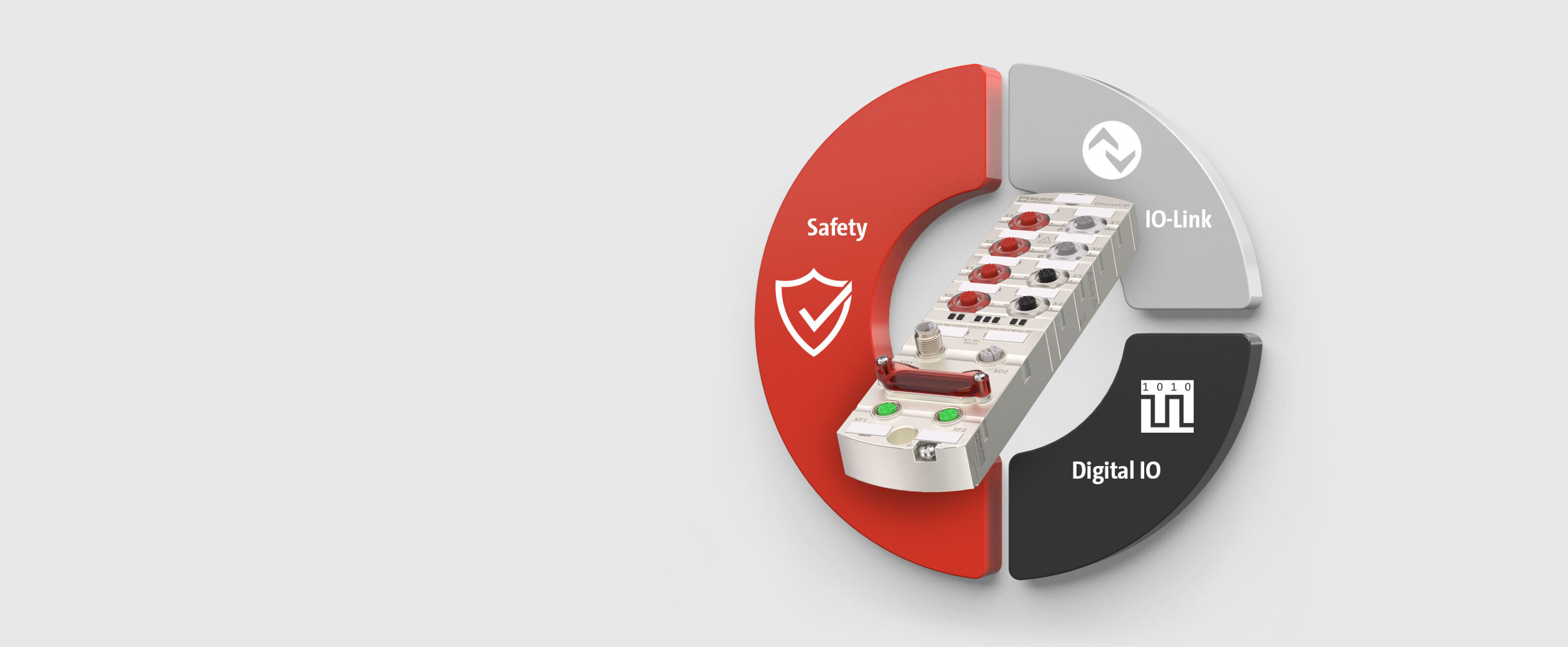

Kompaktní bezpečnostní modul 3 v 1

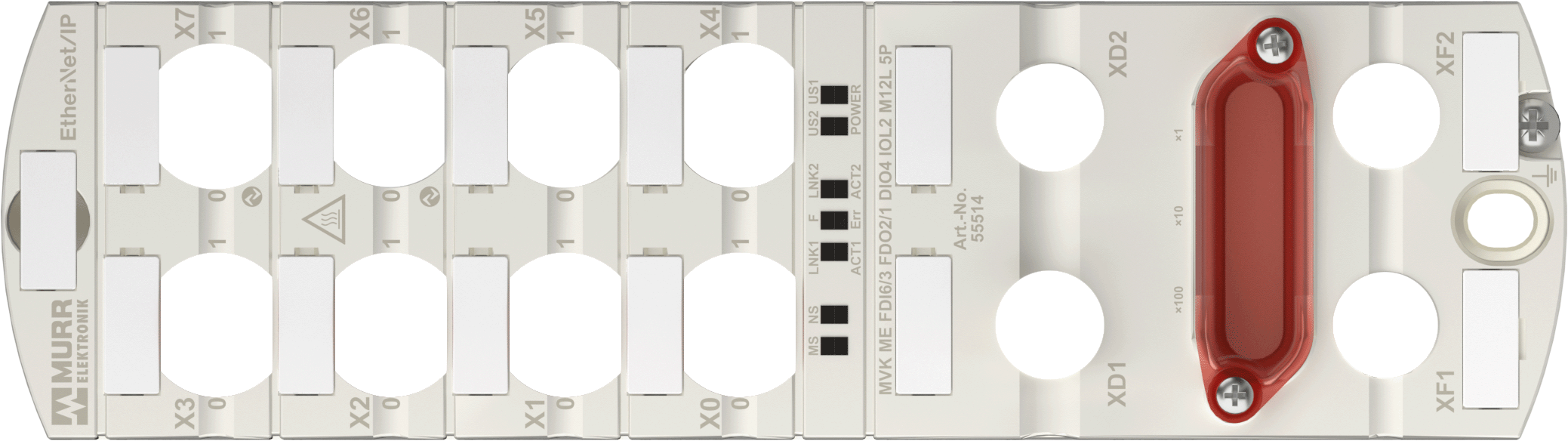

MVK Fusion CIP Safety

Efektivní projektování díky MVK Fusion CIP Safety

MVK Fusion CIP Safety spojuje tři klíčové funkce instalační techniky: standardní digitální senzory a akční členy, bezpečnostní digitální senzory a akční členy a IO-Link. Díky tomu se snižuje počet potřebných sběrnicových modulů na jednotku - v ideálním případě na jediný. Instalace se stává jednodušší a rychlejší.

Pro zjednodušení připojení zařízení s bezpečnostními a standardními signály jsou k dispozici různé adaptéry.

Konfigurovatelné sourcingové bipolární bezpečnostní výstupy lze použít pro bezpečné vypnutí točivého momentu.

Konfigurovatelné bezpečnostní vstupy, jednoduché nebo redundantní, podporují připojení bezpotenciálových kontaktů i zařízení s OSSD výstupy.

Ovládání mnoha zařízení, jako je e-stop s resetovacím tlačítkem nebo blokování, vyžaduje kombinaci bezpečnostních a standardních signálů.

IO-Link třídy A pro osvětlení nebo rozšíření IO.

IO-Link třídy B s bezpečnostním výstupem pro dosažení až PLd na ventilových rozdělovačích a dalších výstupních zařízeních.

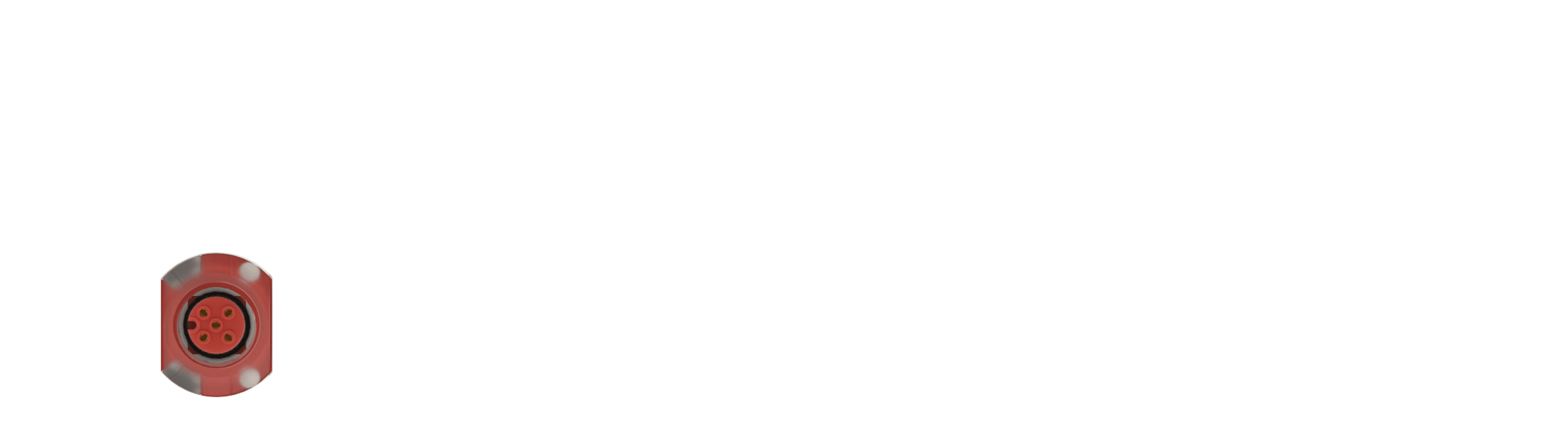

Safety Out (FDO) - Bezpečnostní výstup

Bezpečný výstupní port X3 nabízí výkonné a flexibilní řešení pro vaše aplikace.

  • Až 2 A na kanál
  • S jedním nebo dvěma bezpečnostními výstupy na port IO-Link
  • Nastavitelný průběh výstupu (P-P, P-M, P-P-M)
  • Ovládání různých typů pohonů, včetně dvojitých ventilů
  • Vysoké diagnostické pokrytí díky testu ve tmě

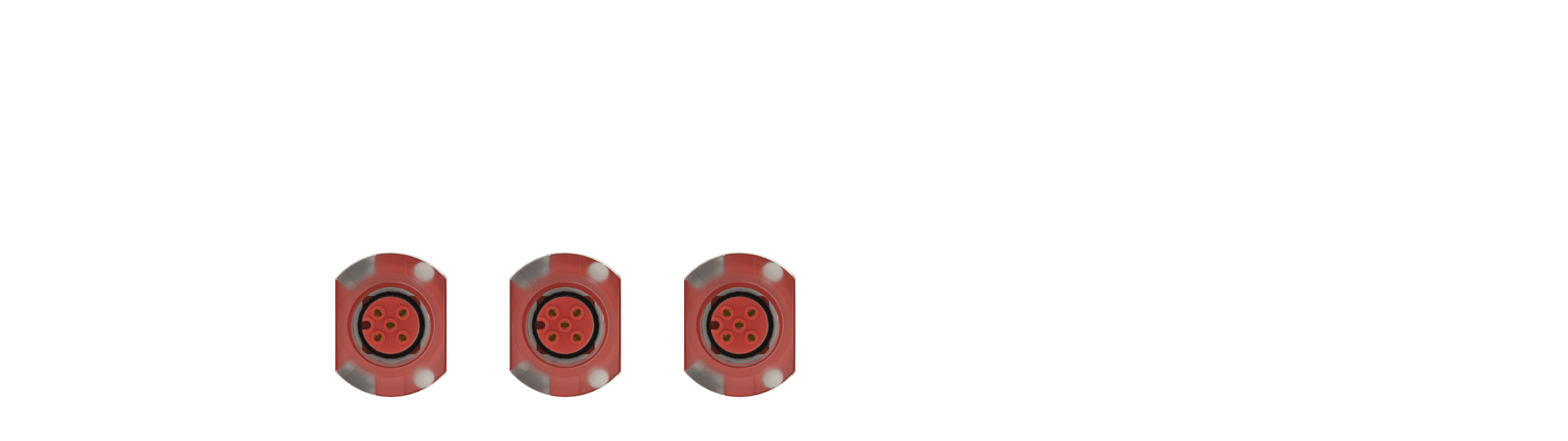

Safety In (FDI) - Bezpečnostní vstup

Bezpečné vstupní porty X0, X1 a X2, každý se dvěma kanály, zaznamenávají signály z typických bezpečnostních senzorů až do maximální úrovně výkonu e.

  • Jednotlivé testovací impulsy pro detekci periferních poruch
  • Robustní napájecí zdroj 24 V DC / 700 mA
  • Odolný vůči zkratu a přetížení
  • Nastavitelné parametry, jako je odchylka, vstupní zpoždění a hodnota senzoru.

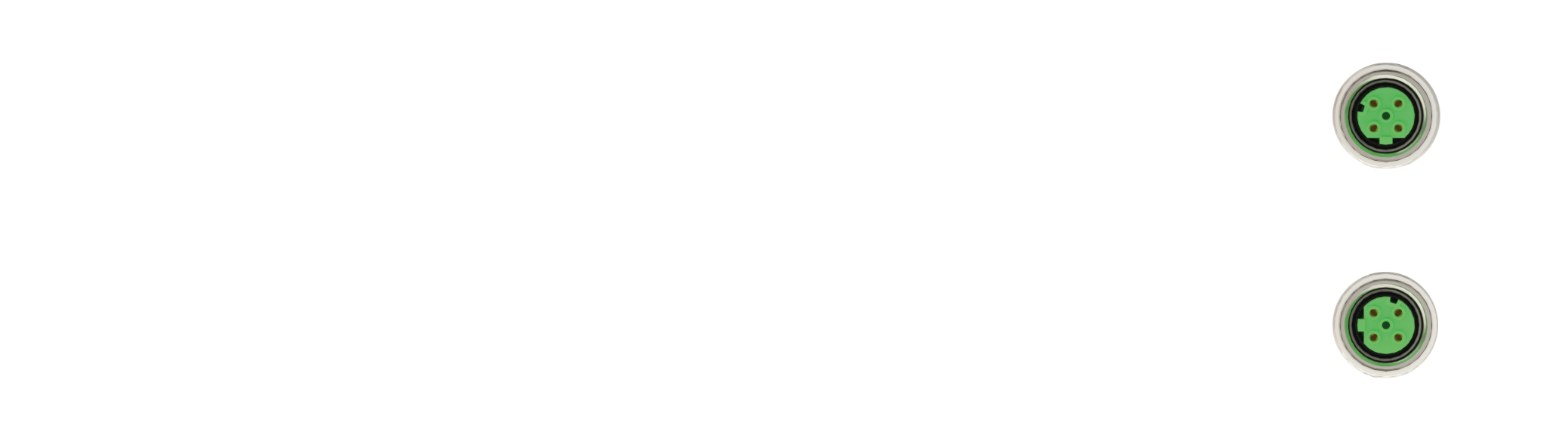

Ethernet

Ethernetové porty M12 s D-kódováním pro páteřní komunikaci.

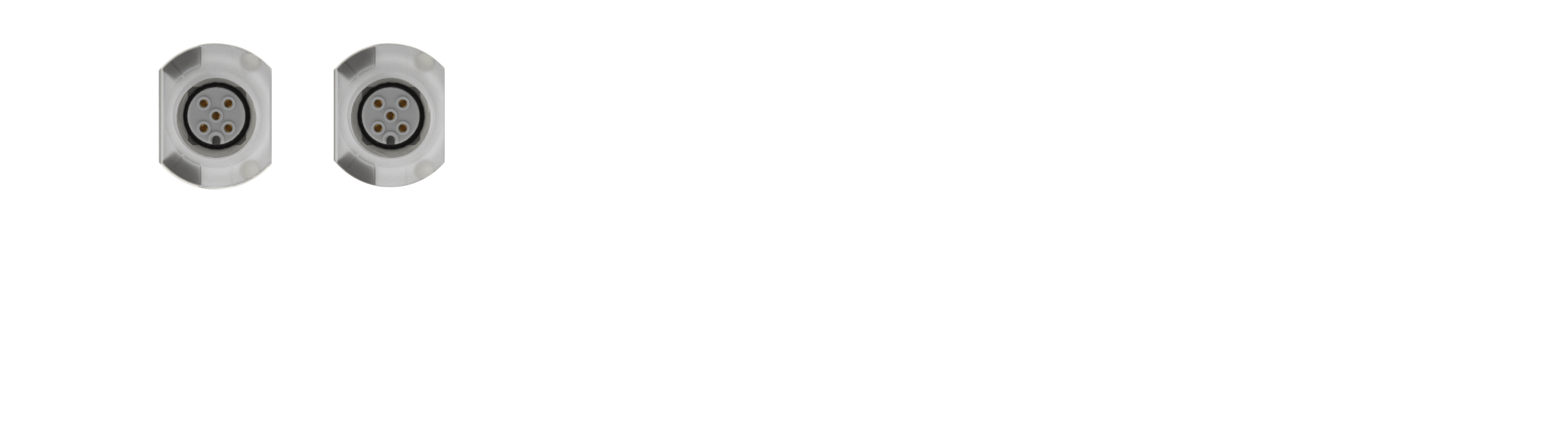

IO-Link

Porty IO-Link X6 a X7 umožňují nákladově efektivní integraci komplexních senzorů a akčních členů do sběrnicového modulu a rozšiřují standardní digitální signály.

  • Přidání až 32 dalších DIO pomocí rozbočovačů IO-Link
  • Bezpečné vypnutí zařízení IO-Link až do úrovně výkonu d s portem X7 IO-Link třídy B

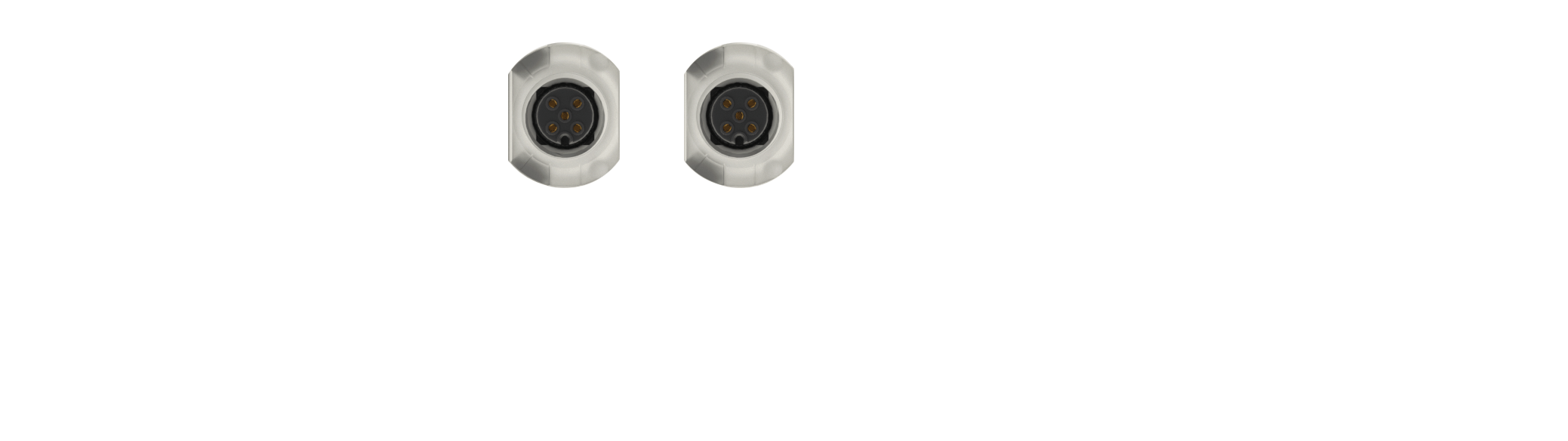

DIO

Digitální porty X4 a X5 nabízejí maximální flexibilitu a efektivitu.

  • Použití jako vstup nebo výstup
  • Nastavitelné vstupní zpoždění od 1 do 15 milisekund
  • Napájení senzoru až 700 mA
  • Výstupy mohou přenášet až 2 A na kanál.
  • Ochrana proti přepólování, zkratu a přetížení

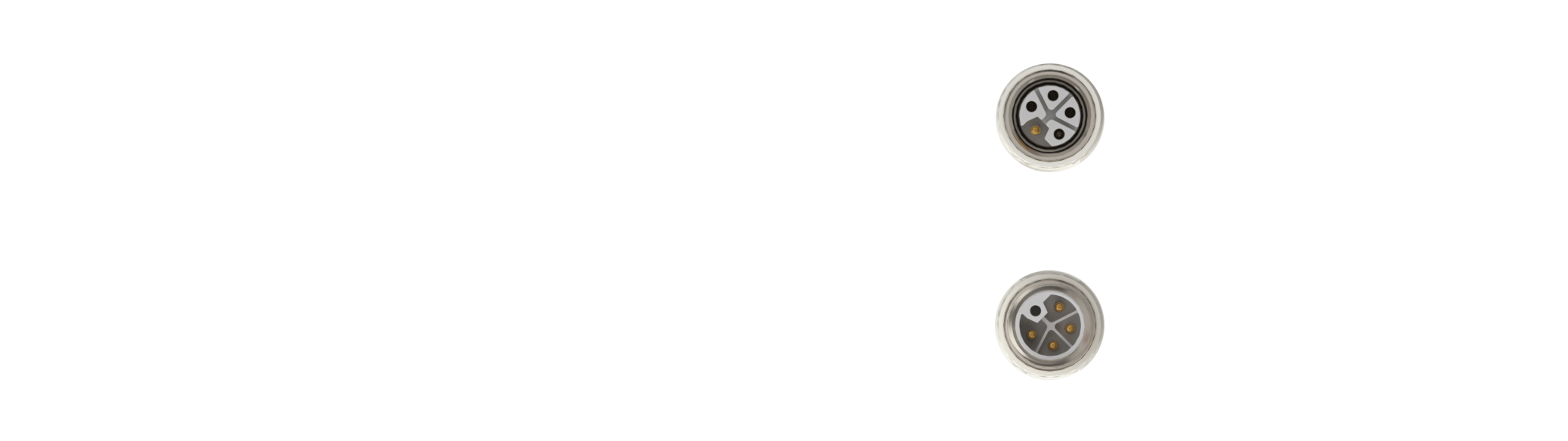

Napájení

M12 s L-kódováním až 16 A.
Port XD2 přenáší napětí.

Bezpečnostní konfigurace v rámci několika kliknutí myší

MVK Fusion CIP Safety výrazně zjednodušuje konfiguraci bezpečnostních senzorů a akčních členů. Parametrizace probíhá bez námahy v inženýrském nástroji výrobce řídicího systému.

K přenosu čísla SNN (Safety Network Number) do nového zařízení není potřeba žádný software výrobce. To šetří čas a eliminuje se možnost nesprávného zadání.

  • Robustní kovový kryt

  • Odolný vůči nárazům a vibracím

  • Stupeň krytí IP67

  • Teplotní rozsah -30 °C až +60 °C

  • CIP Safety

  • Certifikace: CE, UKCA, UL, TÜV

  • Obj.č. 55514

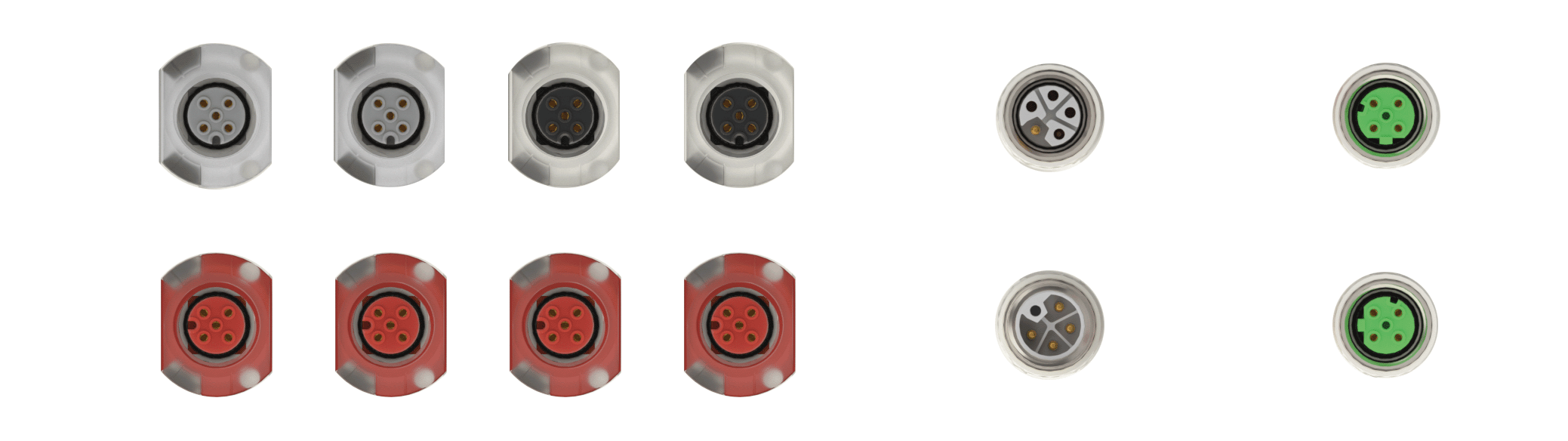

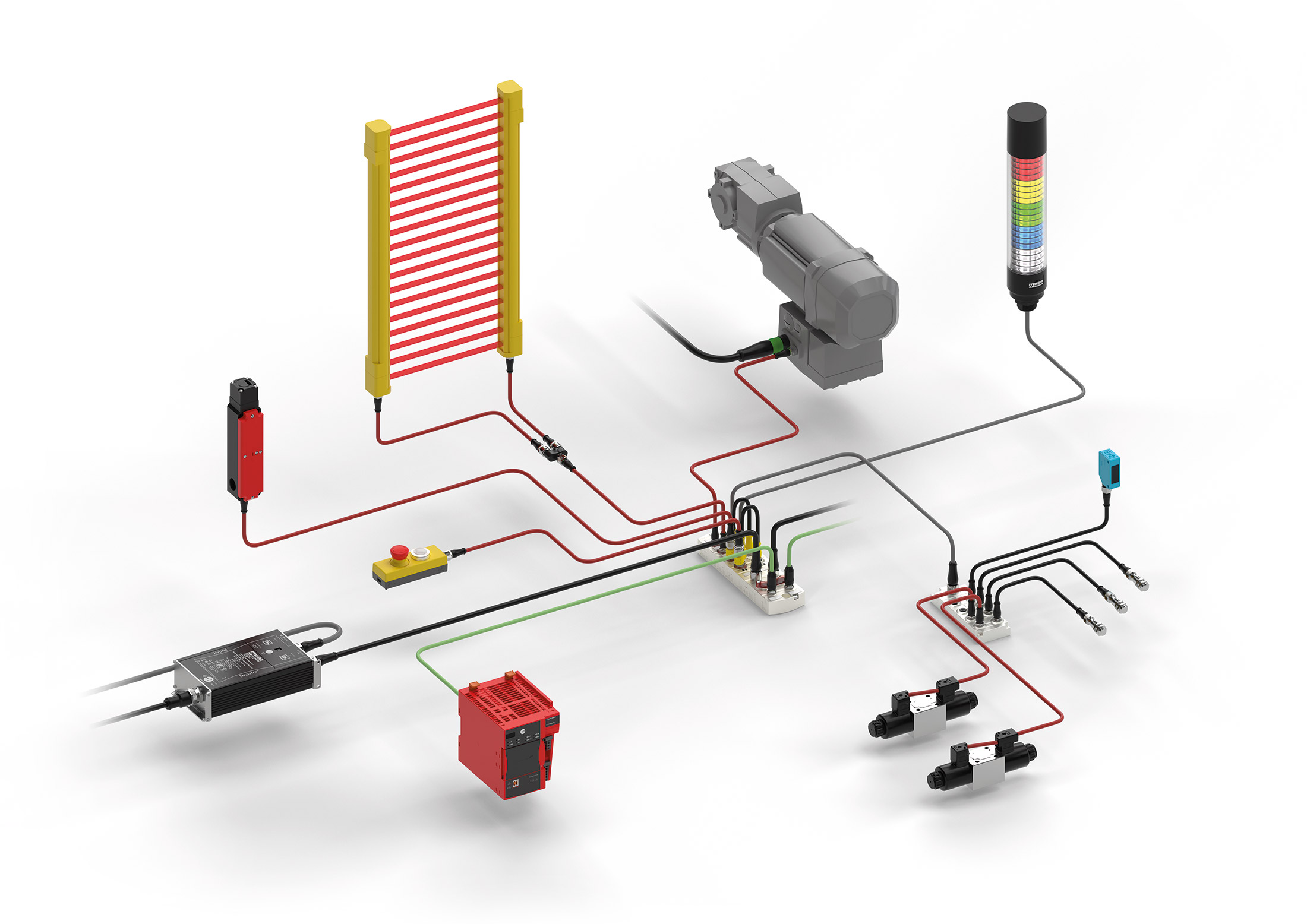

Možnosti připojení

MVK Fusion CIP Safety
Bezpečnostní 8-pólový adaptér
T-rozhraní
Světelná clona
Bezpečnostní switch
Tlačítko nouzového zastavení s resetem
IO-Link pro montáž na stroj
Bezpečnostní řídicí jednotka CIP
Pohon s bezpečným vypnutím točivého momentu
IO-Link RGB stack light
IO-Link Hub Cat. 3
Fotoelektrický snímač
Snímače blízkosti
Magnetické ventily
