Kompaktní modulární IO systém - Cube67 | Murrelektronik

Decentralizovaný, flexibilní, nezávislý na protokolu

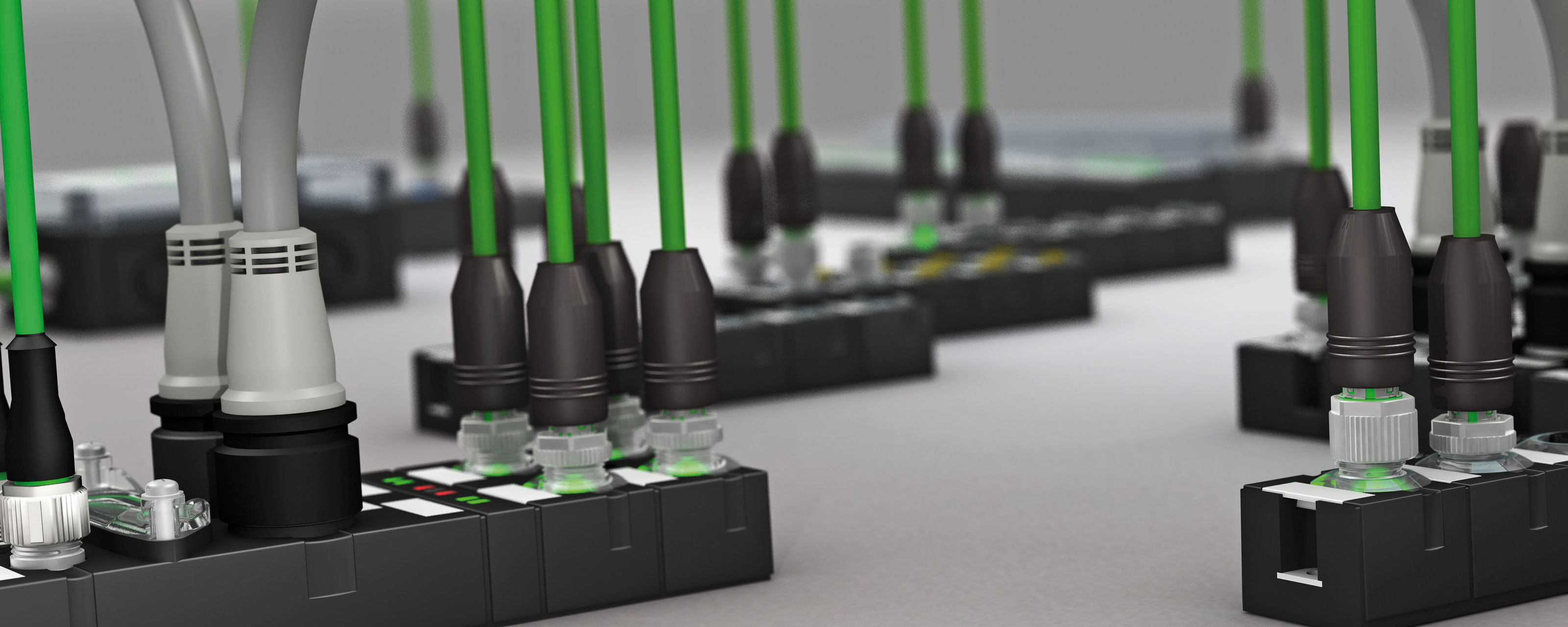

Cube67

Kompaktní modulární IO systém

Cube je modulární sběrnicový systém navržený pro decentralizované instalační koncepce. Jeho flexibilita zjednodušuje vývoj správného řešení pro jakoukoliv aplikaci.

Cube má skvělé funkce, jednoduché připojení, robustní a kompaktní design, zalitá těla modulů, multifunkční digitální kanály a třídu krytí od IP 20 do IP 69K. Moduly je možné instalovat přímo k senzorům a aktuátorům. Systémový kabel zajišťuje spojení s uzlovým modulem a přenáší jak data, tak napájení. Rozsáhlé možnosti diagnostiky usnadňují řešení případných problémů. Díky distribuovaným IO snižuje množství přípojných míst potřebných v rozvaděči.

Řešení s Cube nabízí skvělý poměr ceny a užitku po celý životní cyklus stroje, a to za pomoci:
jednoduchého designu, rychlé montáže, bezchybného uvedení do provozu a maximalizace dostupnosti systému pro efektivní provoz.

Engineering the Future: Information Handling Example with the Cube67 Diagnostic Gateway
Engineering the Future: Information Handling Example with the Cube67 Diagnostic Gateway
Engineering the Future: Information Handling Example with the Cube67 Diagnostic Gateway

Hlavní přednosti systému Cube

  • Instalační koncepty orientované na zákazníka, řešení na míru pro jakoukoliv aplikaci
  • Skvělý poměr ceny a užitku: snížení nároků na plánování a instalaci
  • Flexibilita: multifunkční kanály a množství funkčních modulů (IO-Link, RS 485, MOVIMOT®…)
  • Nezávislost na systému – “Změňte uzlový modul, ne systém.” Uzlové moduly pro všechny běžné protokoly.
  • Maximalizovaná přehlednost: možnosti přesné a detailní diagnostiky

Brožura Cube67 (PDF)    Cube67 v online obchodě

Decentralizace v celé své kráse

Uzlový modul

Uzlový modul je rozhraní, kterým systém Cube komunikuje s PLC. Zároveň celý systém, včetně připojených senzorů a akčních prvků, napájí a monitoruje proudy za pomoci chytrého jištění (Mico).

Změna protokolu bez změny systému

Instalační koncept zůstává stejný, nehledě na PLC a protokol. Jednoduše vyměňte uzlový modul za nový s jiným protokolem. Murrelektronik nabízí uzlové moduly pro všechny běžné sběrnicové protokoly.

Systémový kabel

Systémový kabel propojuje IO moduly s uzlovým modulem. Přenáší jak data, tak napájení – a tím snižuje nároky na instalaci.

IO moduly Cube

Široká nabídka modulů (digitální, analogové a funkční) pomáhá vytvořit flexibilní a efektivní instalace přímo v provozu.

Cube20

Cube20 sbírá vstupní a výstupní signály z elektronických desek a svorkovnic (IP 20) ekonomickým, distribuovaným způsobem.

Jeden systém od začátku do konce

Systém Cube jednoduchým způsobem kombinuje instalaci v rozvaděči (IP 20) a mimo něj (IP 67).

Cube67

Cube67 je distribuovaný a rozšiřitelný modulární systém IO s třídou krytí IP 67. Umožňuje realizaci prozákaznických instalací, protože jej lze zcela přizpůsobit konkrétní aplikaci a jednotlivé moduly umístit bezprostředně k procesu. Systémový kabel propojuje IO moduly s uzlem a přenáší jak data, tak napájení.

  • Rozmístěte moduly po celé aplikaci a propojte je jediným kabelem.
  • Jednoduchá adresace snižuje dobu uvádění do provozu.
  • Bohaté možnosti rozšíření (až 60 metrů), bez přídavných jisticích systémů díky chytrému sledování proudů (Mico) integrovanému v uzlovém modulu.
  • Plně zalité kompaktní moduly kryté v třídě IP 67, určené k instalaci přímo u procesu. Bez potřeby svorkovnicových skříní.
  • Hygienický design s krytím IP 69K pro moduly určené do potravinářství
  • Kruhové konektory zajišťují zapojení bez chyb a urychlují jak instalaci, tak demontáž pro případný transport.

Cube20

Cube20 je rozšiřitelný modulární sběrnicový systém určený do rozvaděče. Lze jej provozovat samostatně, nebo ve spolupráci s Cube67. Cube20 byl navržen tak, aby splňoval nároky na moderní řešení rozvaděčů. S Cube20 odpadají vysoké náklady spojené s provozem velkého množství různých komponent.

  • Compact design, low overall height
    Kompaktní design, malá celková výška
  • Vysoká hustota signálů
  • 32 kanálů na modul. Až 488 signálů na 90cm liště.
  • Až 15 modulů s jedinou sběrnicovou adresou
  • Detailní diagnostika jednotlivých kanálů a průsvitné podsvícené svorky zjednodušují hledání chyby.
  • Bezúdržbové pružinové svorky

Machine option management (MOM)

Systémová řešení – uzpůsobená vašim aplikacím

MOM umožňuje odpojení a připojení různých modulů Cube pomocí PLC, a to během provozu. To je základem modulárních strojů, jednoduché výměny nástrojů, standardních strojů s množstvím příslušenství a postupného (sekvenčního) uvádění do provozu. MOM na jedné straně snižuje nároky na plánování projektu a tvorbu dokumentace a na straně druhé poskytuje nebývalou míru flexibility systému.

Průmyslová odvětví

Flexibilita je klíčová: Aplikace s Cube67 jsou úspěšně provozovány v široké škále průmyslových odvětví…
